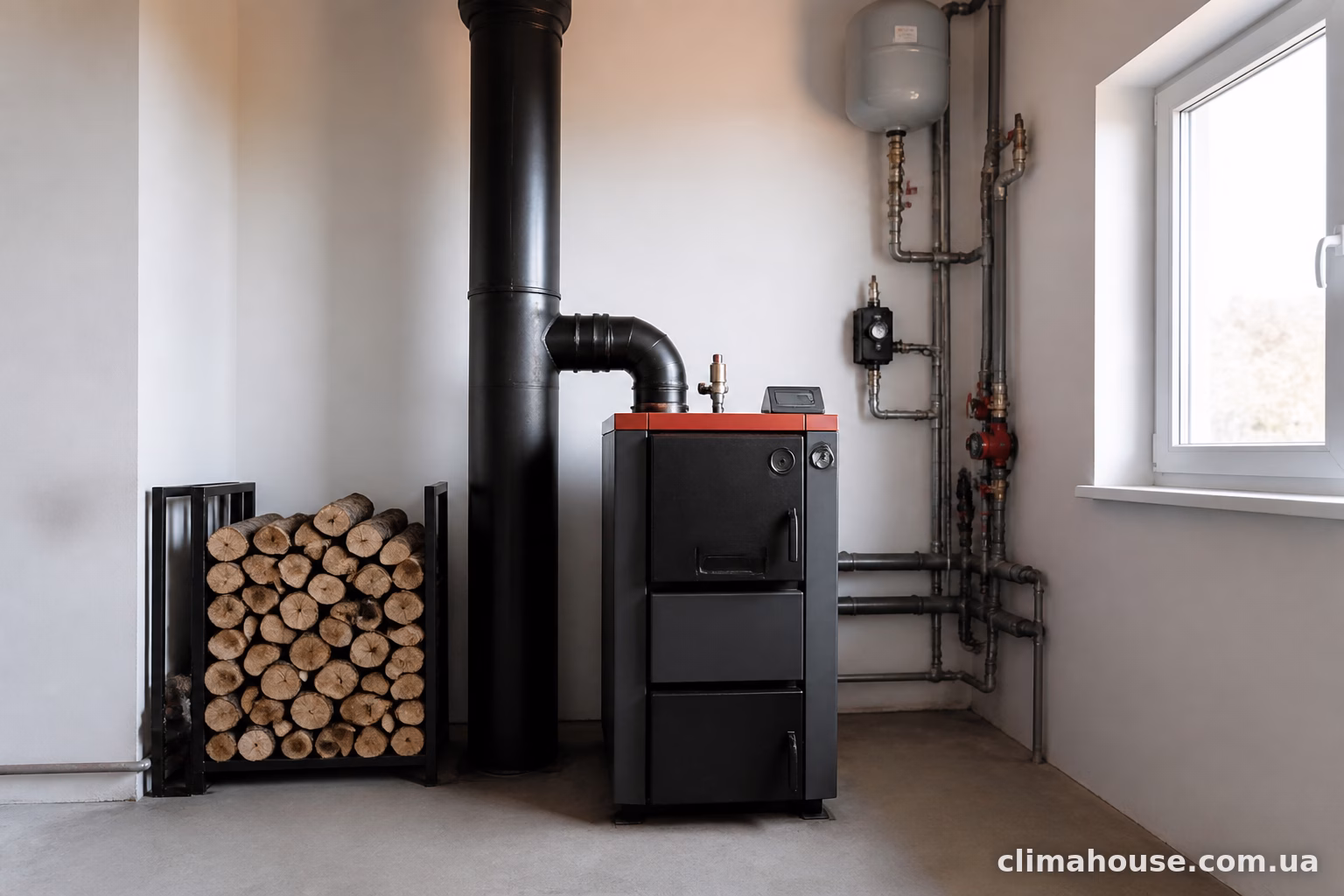

Димохід для твердопаливного котла — це не труба, яку можна просто вивести через дах і забути. Від того, наскільки правильно він розрахований і змонтований, залежить безпека будинку, ефективність опалення і навіть те, скільки дров чи вугілля піде за сезон. Половина скарг на “котел погано горить” чи “дим іде в кімнату” — це насправді проблеми з димоходом, а не з самим котлом.
Чому саме твердопаливний котел вимогливий до димоходу
Газовий чи дизельний котел працює у більш-менш стабільному температурному режимі. З твердопаливним все складніше: температура димових газів коливається від 120°C на малій потужності до 300-400°C при активному горінні. Плюс — сажа, зола, конденсат, який утворюється при розпалюванні на вологих дровах.
Через це матеріал і конструкція димоходу мають витримувати серйозні перепади температур і бути стійкими до хімічно агресивного конденсату. Звичайна цегляна труба чи тонкостінна оцинкована, яку колись ставили “на швидку руку”, тут просто не проживе довго.

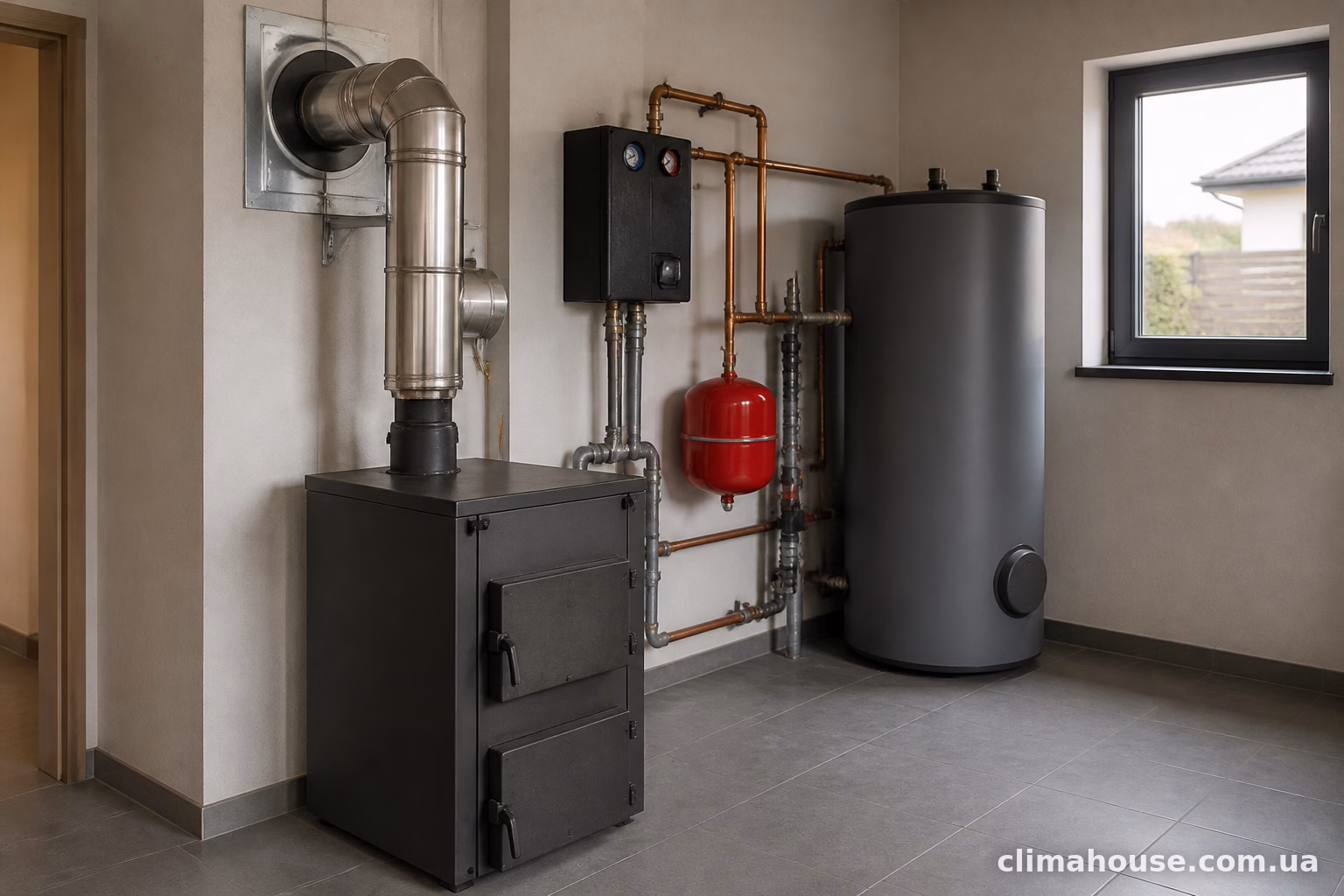

Основні вимоги до димоходу
Матеріал
Найкращий варіант сьогодні — нержавіюча сталь марки AISI 316 або 321 з товщиною стінки від 0,8 мм. Саме такі труби стійкі до конденсату та кислотного середовища, яке утворюється при спалюванні дров, вугілля чи пелет.
Цегляні димоходи ще зустрічаються в старих будинках, і вони можуть працювати, але з роками цегла руйнується від конденсату, шви розтріскуються. Якщо у вас цегляний канал — варто вставити в нього гільзу з нержавійки. Це продовжить йому життя щонайменше років на 20-25.
Керамічні димоходи теж непогані, але коштують дорожче і монтаж складніший — не кожна бригада впорається якісно.
Діаметр
Діаметр підбирають під потужність котла та довжину димового каналу, а не “на око”. Занадто вузька труба — погана тяга, котел димить, ефективність падає. Занадто широка — гази охолоджуються швидше, ніж треба, і конденсат утворюється активніше.
Для більшості побутових твердопаливних котлів потужністю 15-25 кВт орієнтовний діаметр — 150-180 мм. Але це саме орієнтир: точний розрахунок робиться за паспортом котла, там завжди вказаний рекомендований діаметр патрубка.
Висота і розташування
Мінімальна висота димоходу від колосникової решітки до устя — 5 метрів. Це не примха норм, а реальна фізика: менша висота часто не дає достатньої тяги для стабільного горіння.
Устя димоходу має підійматися:
- не менше ніж на 0,5 м вище конька даху, якщо труба виходить поряд з ним (до 1,5 м);
- на рівні конька, якщо відстань 1,5-3 м;
- не нижче лінії, проведеної під кутом 10° від конька вниз, якщо труба далі 3 м.
Якщо поруч є вища будівля чи дерево — це теж враховують, бо завихрення повітря псує тягу навіть за правильної геометричної висоти.
Ізоляція
Одностінна труба всередині опалюваного приміщення — це нормально. А ось на горищі, під дахом і на відкритій ділянці назовні потрібен сендвіч — труба в трубі з базальтовою ватою між стінками. Без ізоляції димові гази остигають надто швидко, конденсат ллється рікою, а на трубі взимку може навіть намерзати іній всередині — це вже пряма дорога до руйнування металу.
Відстані від горючих матеріалів
Тут норми чіткі, і саме на них найчастіше “економлять”. Від зовнішньої стінки димоходу до дерев’яних конструкцій — балок, крокв, обшивки — має бути не менше 25 см, якщо це неізольована ділянка. Для сендвіч-труб з якісною ізоляцією допустима відстань менша, зазвичай 5-15 см залежно від виробника і товщини утеплювача — дивіться технічну документацію конкретної труби.
У місці проходу через перекриття обов’язково монтується протипожежна розділка (короб з негорючого матеріалу, засипаний мінеральною ватою або керамзитом).

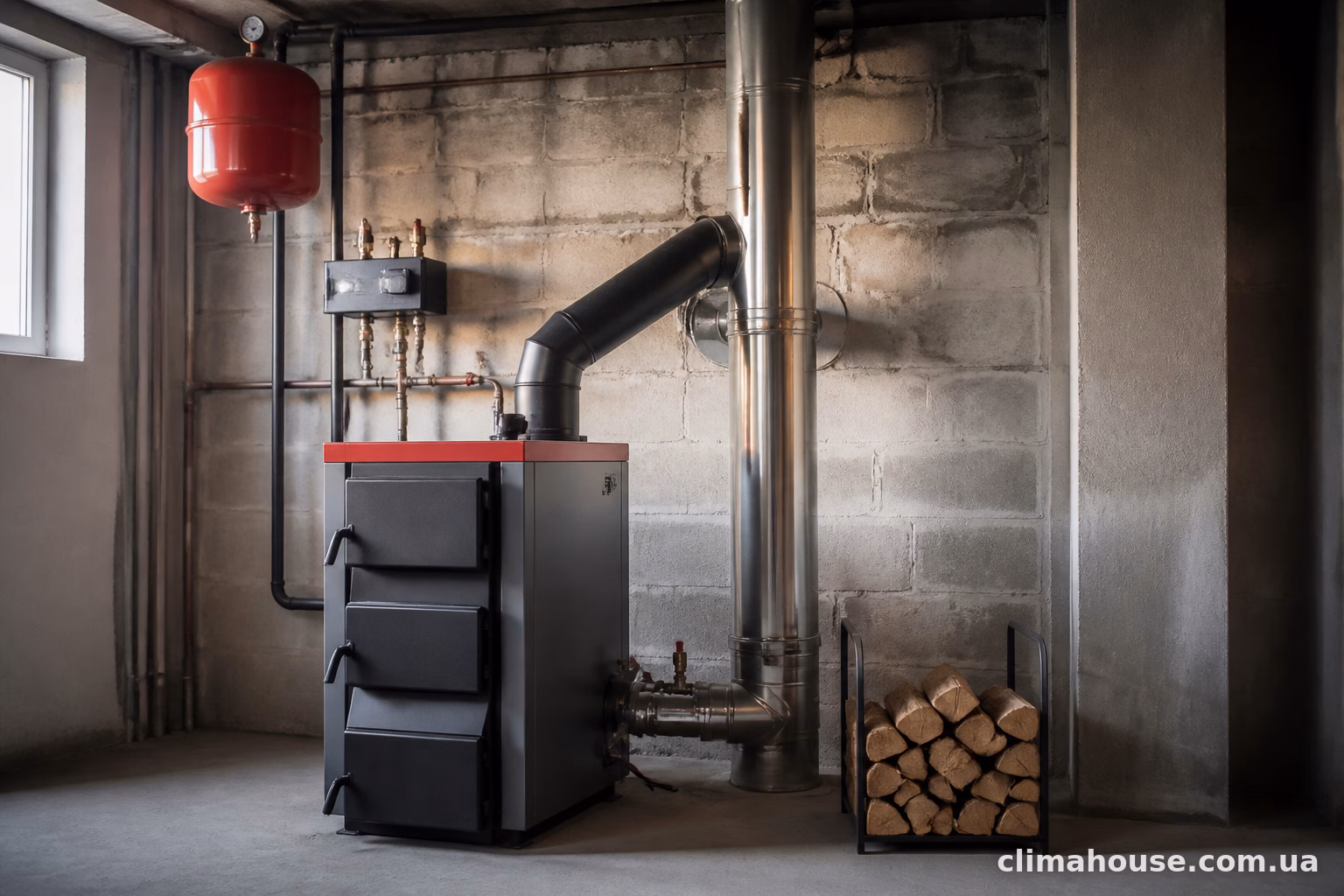

Поширені помилки при монтажі
Занижена висота димоходу. Класика: труба виведена на 3-3,5 метри, бо “так простіше” або дах не дозволяв вище. Результат — котел погано розпалюється, тяга нестабільна, особливо у вітряну погоду чи при низькому атмосферному тиску.
Горизонтальні ділянки завеликої довжини. Норма — горизонтальний відрізок від котла до вертикальної частини не більше 1 метра. Бачив ситуації, коли трубу вели через півкімнати горизонтально, бо так зручніше було розташувати котел. Тяга в таких випадках просто не встигає розганятися.
Різкі повороти під 90°. Кожен різкий кут — це додатковий опір диму і місце, де швидше накопичується сажа. Краще два повороти по 45°, ніж один прямий.
Використання оцинкованої труби замість нержавійки. Оцинковка коштує дешевше, і спокуса зекономити велика. Але вона прогорає і кородує від конденсату за 2-3 сезони, іноді швидше. Заміна димоходу через три роки експлуатації обійдеться дорожче, ніж одразу поставити нормальну нержавіючу трубу.
Відсутність ревізійного люка. Без люка для чистки доведеться розбирати частину конструкції щоразу, коли треба прибрати сажу. А чистити доведеться регулярно — мінімум раз на сезон, а краще двічі.
Ігнорування конденсатозбірника. На нижній ділянці димоходу, особливо якщо є горизонтальні частини, обов’язково потрібен трійник зі збіркою конденсату та краном для зливу. Без цього рідина накопичується і роз’їдає метал зсередини або протікає через з’єднання прямо на підлогу котельні.
Неправильний стик з дахом. Прохідний вузол крізь покрівлю має бути герметичним і термостійким. Дешеві силіконові герметики тут не підходять — вони просто плавляться від температури. Використовують спеціальні високотемпературні прохідні елементи, які продаються разом із системами димоходів.
Монтаж “розтрубом вниз”. Це стосується з’єднання секцій труби: верхня секція має надягатися на нижню, а не навпаки, інакше конденсат буде витікати через шви назовні, а не стікати всередину труби до збірника.

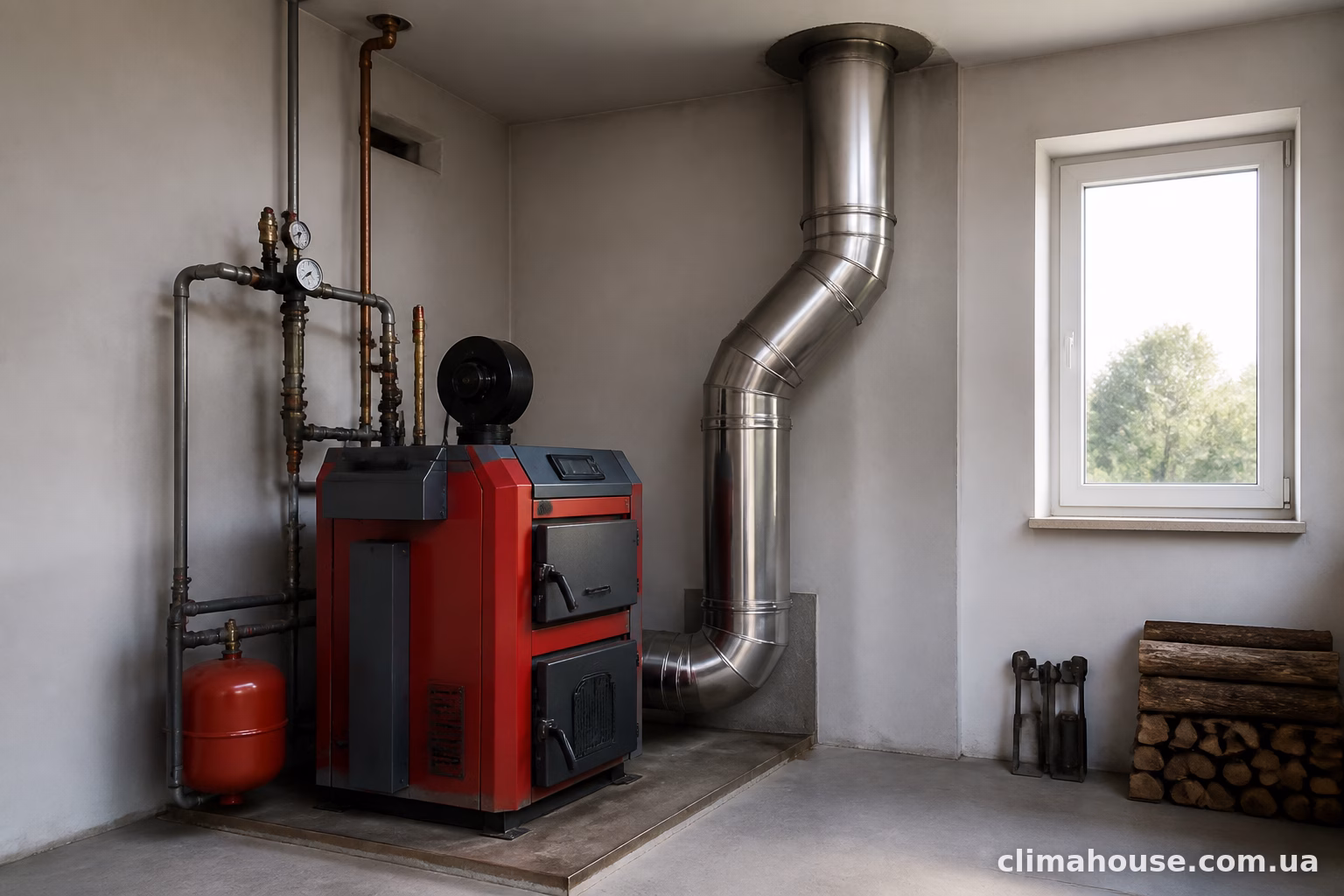

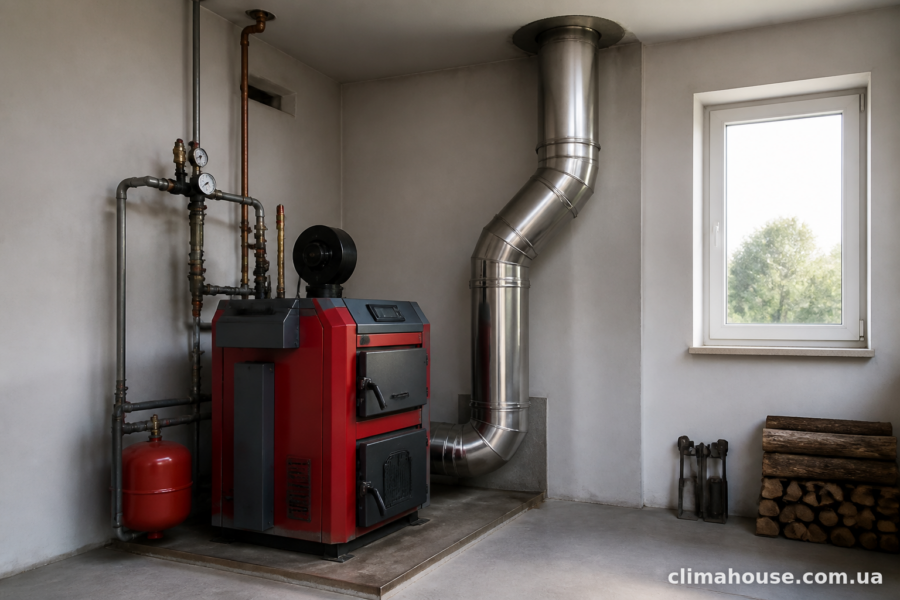

Скільки коштує зробити правильно
Комплект сендвіч-димоходу з нержавіючої сталі для середнього приватного будинку (висота 6-8 метрів, діаметр 150-180 мм) обходиться десь у 8-15 тисяч гривень за матеріали, залежно від виробника і товщини стінки. Робота монтажників додає ще 3-6 тисяч. Так, дешевше поставити щось із того, що завалялося в гаражі. Але після другого-третього сезону з проблемами — задимленою кухнею, прогорілими секціями, викликами майстра — економія виявляється сумнівною.
Коротко про головне
Димохід для твердопаливного котла — система зі своїми фізичними законами, і обходити їх не варто. Правильний матеріал, розрахований діаметр, достатня висота і дотримання протипожежних відступів — це не бюрократичні вимоги, а те, що безпосередньо впливає на комфорт і безпеку в будинку. Якщо сумніваєтесь у власних розрахунках — краще один раз проконсультуватися з фахівцем, ніж потім переробляти щойно змонтовану систему.
