Уявіть готель на 200 номерів або бізнес-центр на 15 поверхів. Ставити в кожну кімнату окремий кондиціонер зі своїм зовнішнім блоком — це не просто дорого, а й технічно безглуздо: фасад перетвориться на суцільну решітку з зовнішніх блоків, а обслуговування такої системи стане кошмаром для інженерів. Саме для таких випадків придумали VRF та VRV — системи, де один зовнішній блок обслуговує десятки внутрішніх.
VRF розшифровується як Variable Refrigerant Flow — змінний потік холодоагенту. VRV, Variable Refrigerant Volume, це той самий принцип, тільки термін запатентований компанією Daikin, яка власне і винайшла цю технологію ще в 1982 році. По суті обидві абревіатури означають одне й те саме, просто різні виробники називають свої розробки по-різному через юридичні нюанси з патентами.
Як це працює насправді
Принцип простий на словах, але складний в реалізації. До одного зовнішнього блоку підключається розгалужена мережа труб з холодоагентом, а вже від неї йдуть відгалуження до десятків внутрішніх блоків — у кожному кабінеті, номері чи офісі свій.
Головна фішка в тому, що система регулює кількість холодоагенту, яка подається до кожного конкретного внутрішнього блоку. Тобто якщо в одній кімнаті потрібне активне охолодження, а в сусідній людина взагалі вимкнула кондиціонер — компресор зовнішнього блоку працює не на повну потужність, а рівно стільки, скільки треба для покриття реального навантаження в даний момент.
Це кардинально відрізняється від старих мультисплітних систем, де компресор або працює на повну, або взагалі стоїть. VRF/VRV дає плавне регулювання продуктивності через інверторний компресор, і саме тому такі системи економлять електроенергію в порівнянні з класичними рішеннями — цифри економії за різними оцінками сягають 30-40% залежно від режиму експлуатації будівлі.

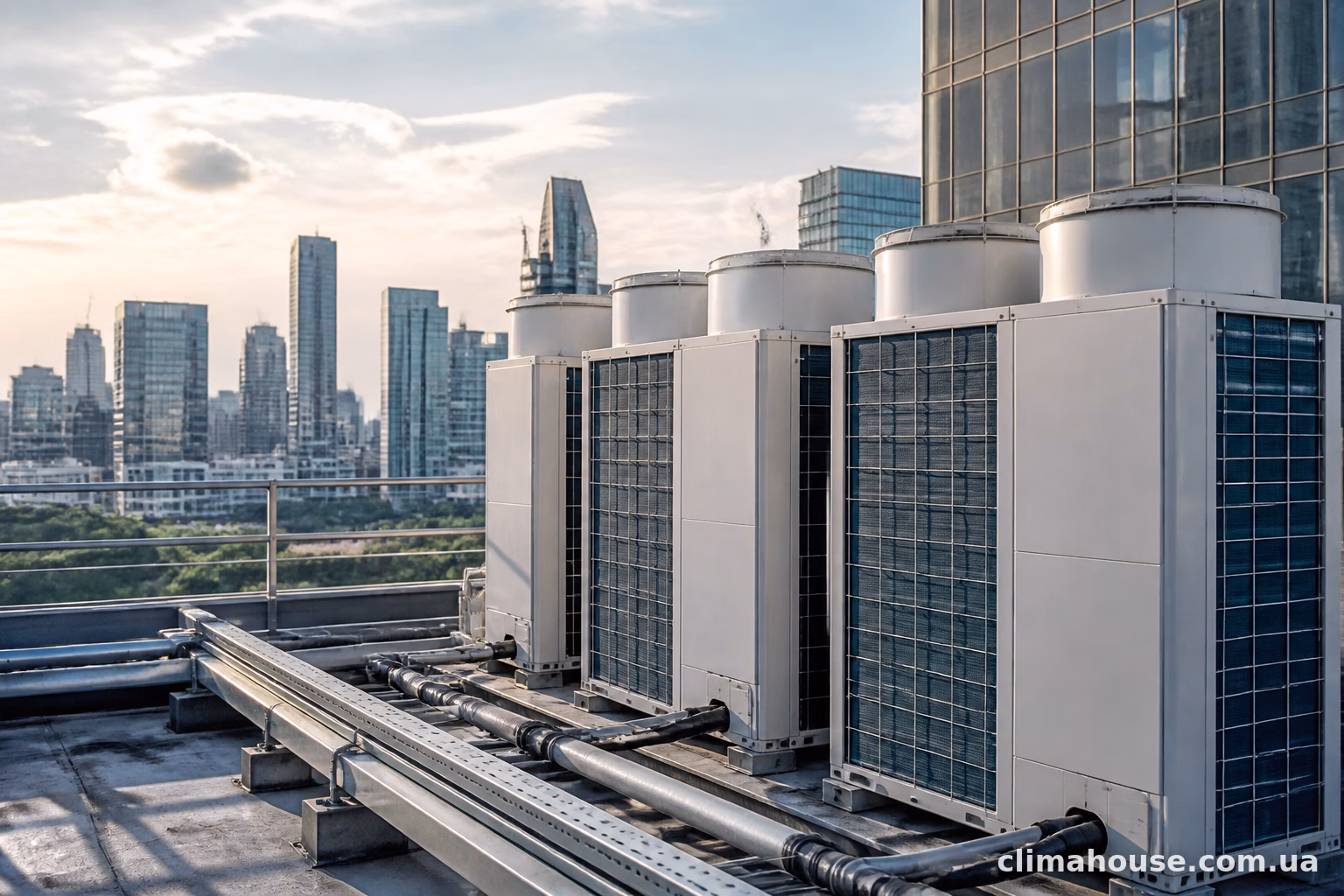

Чим VRF відрізняється від VRV на практиці
Технічно різниці майже немає, і це часто збиває з пантелику людей, які тільки починають розбиратися в темі. Обидві технології базуються на однакових фізичних принципах.
Різниця радше в деталях реалізації від конкретного виробника:
- Daikin використовує назву VRV і має власні патентовані рішення щодо конструкції компресорів
- Mitsubishi Electric, Toshiba, Gree та інші виробники називають свої системи VRF
- Дизайн зовнішніх блоків, кількість ступенів компресії, максимальна довжина трас холодоагенту — все це варіюється між брендами
На практиці при виборі системи для конкретного об’єкта дивляться не на назву технології, а на конкретні характеристики: скільки внутрішніх блоків можна підключити до одного зовнішнього, яка максимальна довжина трубопроводів, наскільки надійний виробник на українському ринку з точки зору сервісу та запчастин.

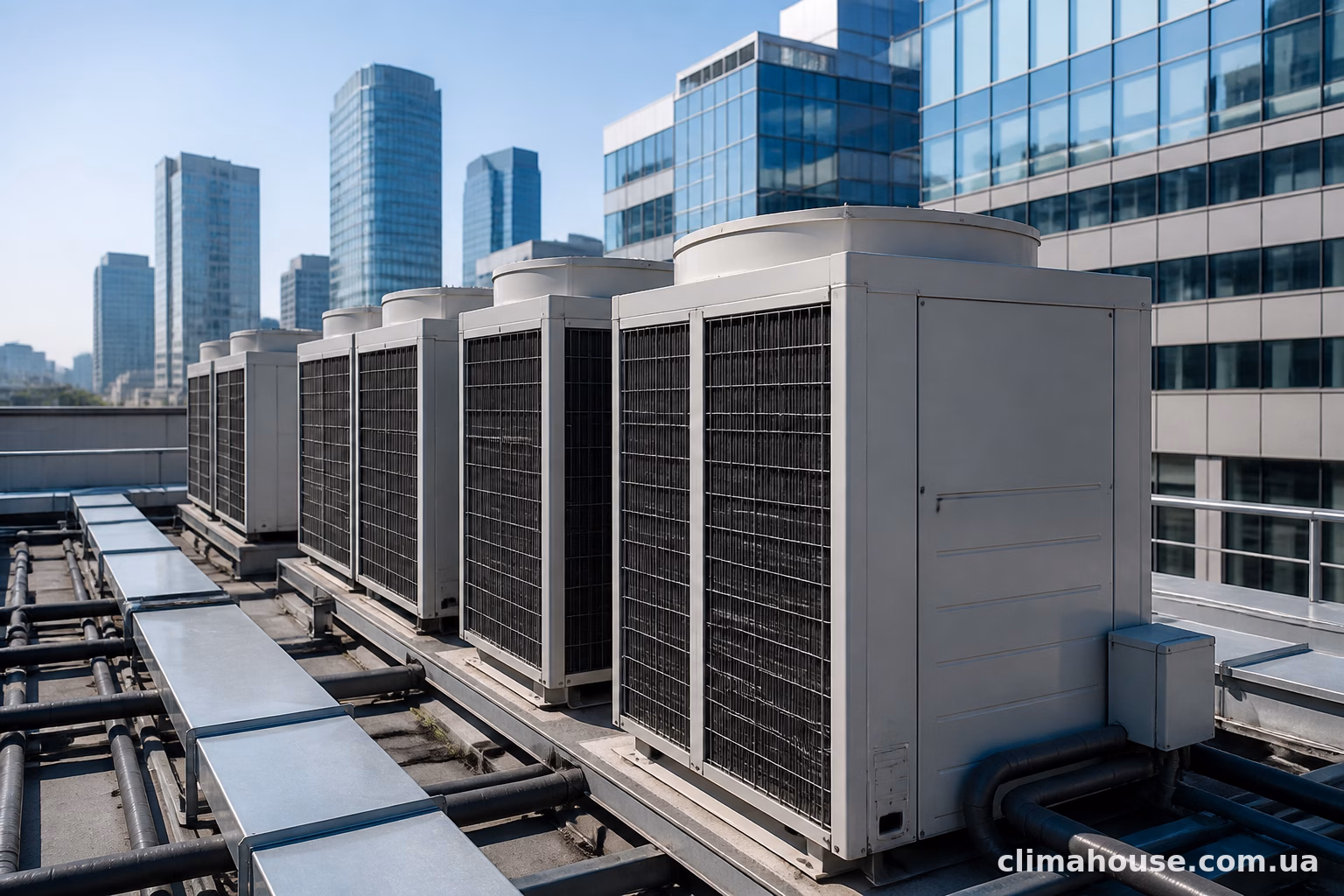

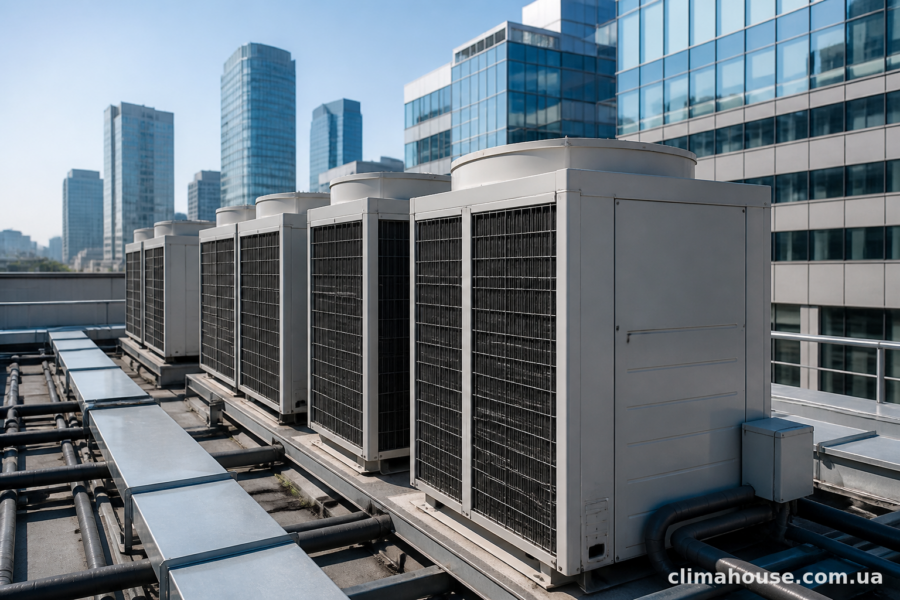

Де такі системи справді потрібні
Приватний будинок на 150 квадратів VRF-системою оснащувати економічно недоцільно — там достатньо звичайного мультисплита або навіть кількох окремих кондиціонерів. А от коли мова про великі об’єкти, ситуація змінюється кардинально.
Готелі та апарт-готелі. Кожен номер потребує індивідуального клімат-контролю, гість сам вирішує, яку температуру тримати в своїй кімнаті. При цьому власнику готелю важливо не переплачувати за електроенергію в порожніх номерах.
Торгові центри. Величезні площі з різним навантаженням — фудкорт з купою людей і теплового обладнання, тихий магазин одягу, кінотеатр з періодичним напливом відвідувачів. VRF дозволяє гнучко розподіляти охолодження чи обігрів між зонами.
Офісні бізнес-центри. Тут часто орендарі змінюються, планування поверхів переробляється, і система повинна бути достатньо гнучкою для масштабування без капітального перемонтажу всієї інфраструктури.
Лікарні та медичні центри. Специфічні вимоги до підтримки температури в операційних, палатах, лабораторіях — де відхилення в пару градусів можуть бути критичними.
Багатоквартирні житлові комплекси. Забудовники все частіше закладають VRF в проект ще на етапі будівництва, щоб потім не було проблем з зовнішніми блоками на фасаді і скаргами мешканців один на одного через шум чи краплі конденсату.

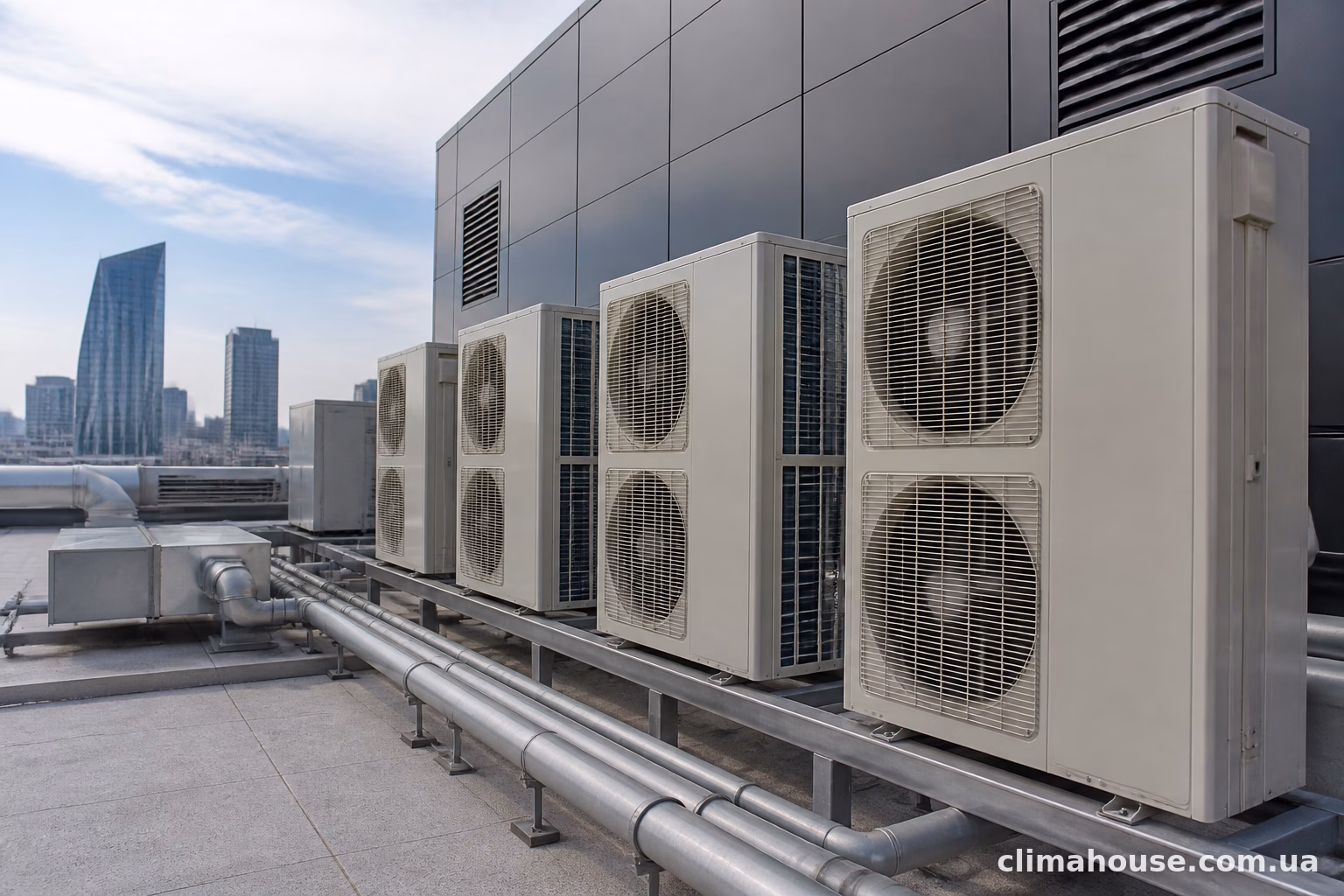

Переваги, які реально відчутні на великих об’єктах
Головний плюс — економія простору. Один зовнішній блок замість десятків окремих кондиціонерів на фасаді будівлі. Для архітекторів і власників комерційної нерухомості це серйозний аргумент, особливо коли йдеться про історичні будівлі в центрі міста, де зовнішній вигляд фасаду регулюється охоронними органами.
Другий момент — енергоефективність. Інверторні компресори з плавним регулюванням потужності споживають менше електрики порівняно з класичними системами кондиціонування, що включаються-виключаються по принципу “все або нічого”. На великому об’єкті з сотнями внутрішніх блоків різниця в рахунках за електроенергію може бути суттєвою протягом року.
Третє — можливість одночасного охолодження та обігріву в різних зонах будівлі. Є системи з тепловідновленням (heat recovery), де тепло, яке відбирається з одного приміщення при охолодженні, використовується для обігріву іншого. Взимку, коли на північній стороні будівлі холодно, а серверна кімната на південній стороні перегрівається від обладнання, така система дозволяє перерозподіляти енергію без додаткових витрат.
Ще плюс — простіше обслуговування з точки зору логістики. Одна централізована система легше діагностується та ремонтується, ніж десятки розрізнених кондиціонерів різних моделей і років випуску.
На що звернути увагу перед встановленням
VRF/VRV — не універсальне рішення на всі випадки життя, і тут варто бути реалістом.
Вартість початкових інвестицій вища, ніж при встановленні звичайних спліт-систем. Обладнання коштує дорожче, монтаж вимагає кваліфікованих фахівців з досвідом роботи саме з такими системами, а не звичайних установщиків кондиціонерів.
При виході з ладу зовнішнього блоку — а це серйозна поломка, яка вимагає ремонту або заміни компресора — під загрозою опиняється клімат-контроль одразу в багатьох приміщеннях. Тому для критично важливих об’єктів, як лікарні чи дата-центри, часто проектують резервування або кілька незалежних систем на різні зони будівлі.
Довжина трубопроводів холодоагенту обмежена — зазвичай максимум 150-200 метрів по горизонталі та 90 метрів по вертикалі залежно від виробника. Для дуже високих будівель це означає необхідність кількох зовнішніх блоків на різних поверхах чи технічних поверхах.
Обслуговування вимагає сервісної компанії з відповідною кваліфікацією та сертифікацією від виробника обладнання. Це не той випадок, коли можна викликати будь-якого майстра з оголошення в інтернеті для планового обслуговування чи діагностики.
Ринок в Україні представлений в основному відомими брендами — Daikin, Mitsubishi Electric, Toshiba, Gree, Midea. Кожен виробник пропонує свою лінійку рішень з різними технічними можливостями, і вибір конкретної системи залежить від параметрів будівлі, бюджету проекту та вимог до енергоефективності.
Для великих будівель VRF та VRV системи давно стали стандартом де-факто, а не якимось екзотичним рішенням. Це той випадок, коли технологія дійсно вирішує реальну інженерну проблему — забезпечити комфортний мікроклімат у десятках приміщень одночасно, при цьому не перетворюючи фасад будівлі на звалище металевих коробок і не витрачаючи зайву електроенергію на охолодження порожніх кабінетів. Питання лише в грамотному проектуванні системи під конкретний об’єкт та виборі надійного підрядника для монтажу і подальшого сервісу.
