Датчик температури — це той елемент системи теплої підлоги, про який згадують в останню чергу, а страждають від помилок з ним найбільше. Поставили криво — і терморегулятор або постійно вимикає нагрів, коли підлога ще холодна, або жене тепло без зупинки, поки хтось не обпечеться об плитку в санвузлі. Тому питання “куди саме класти цю штуку” насправді не другорядне.
Навіщо взагалі потрібен окремий датчик
Терморегулятор сам по собі міряє температуру повітря в кімнаті — там, де він висить на стіні. Але тепла підлога гріє не повітря напряму, а стяжку чи клейовий шар під плиткою, і температура там зовсім інша. Різниця може бути 5-10 градусів, а іноді й більше, особливо взимку.
Виносний датчик якраз і вирішує цю проблему — він лежить безпосередньо в конструкції підлоги, між витками кабеля або трубами водяного контуру, і показує реальну температуру нагрівального елемента. Без нього регулятор просто не знає, що коїться під плиткою, і система працює наосліп.

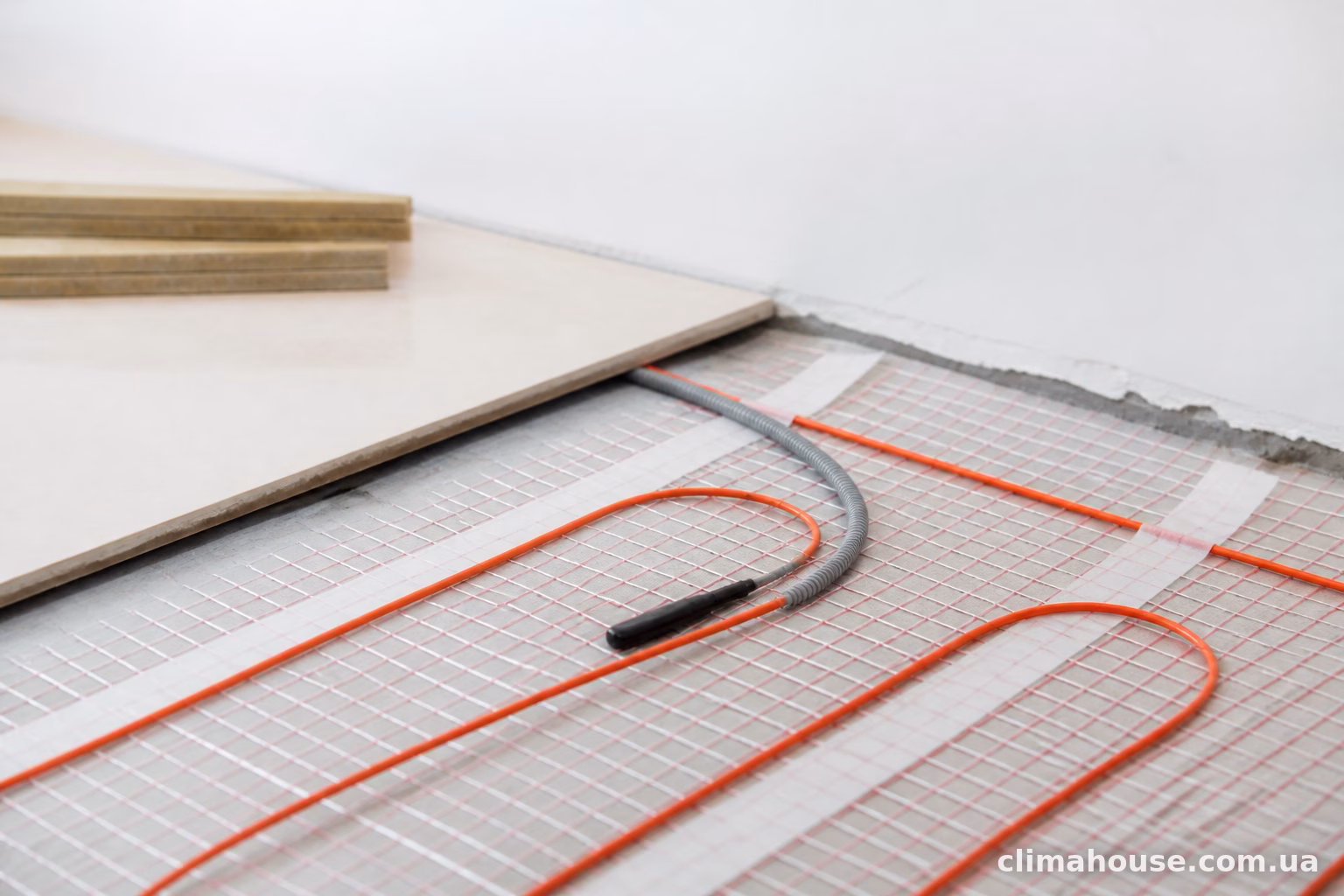

Основні варіанти розміщення
Тут все залежить від типу підлоги і від того, що для вас важливіше — комфорт чи економія.
Датчик підлоги (у стяжці)

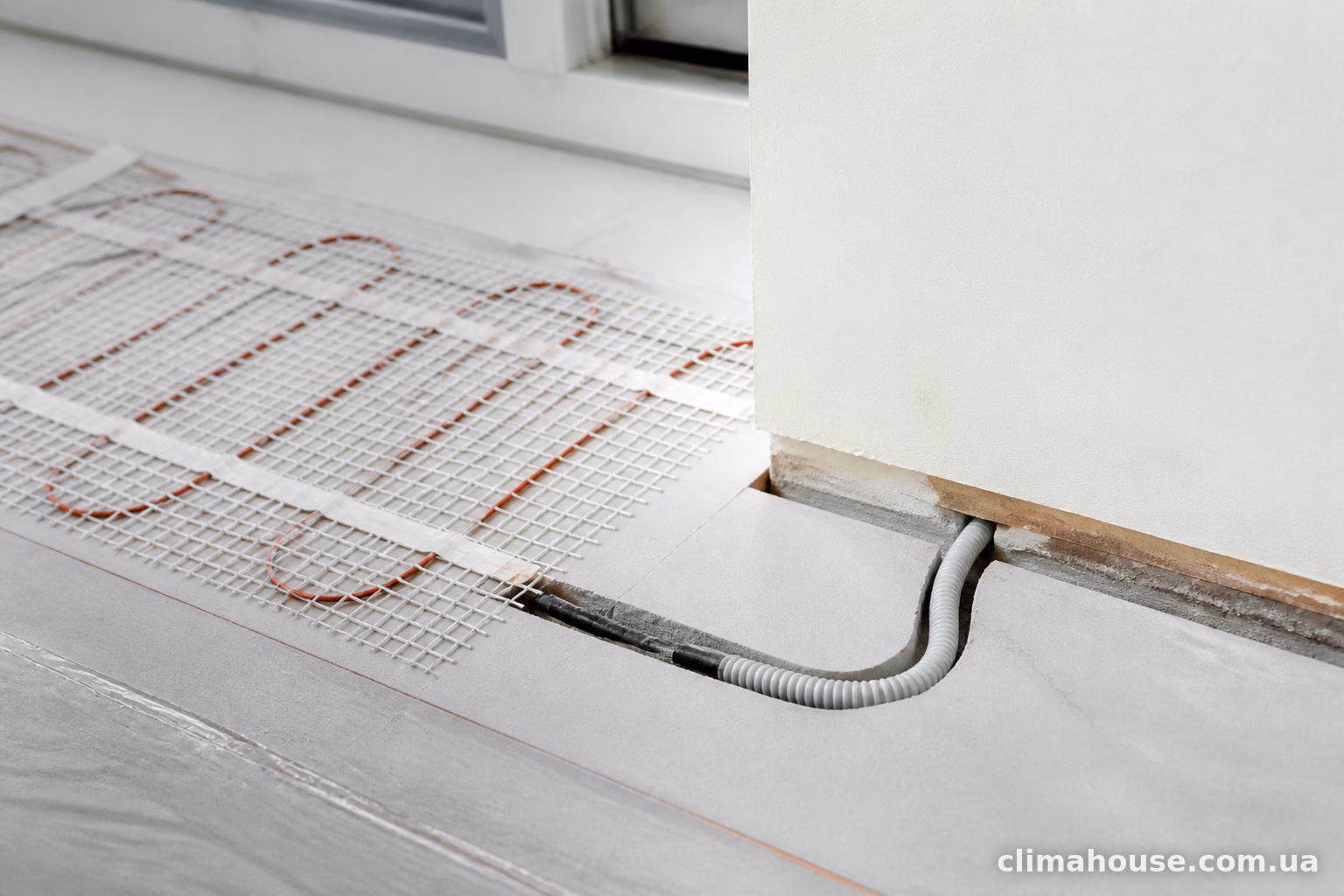

Класичний варіант. Кабель датчика кладуть у гофротрубку і заводять у стяжку між двома сусідніми нитками нагрівального кабеля, приблизно на однаковій відстані від обох. Гофра потрібна для того, щоб у разі поломки датчик можна було витягнути і замінити новим, не розбираючи підлогу — просто протягуєте новий кабель по тій самій трубці.
Глибина закладання — приблизно посередині товщини стяжки, не притискаючи до самого кабелю нагріву впритул. Якщо датчик торкатиметься нагрівального елемента, він показуватиме завищену температуру, і регулятор буде занадто рано вимикати систему, підлога залишиться недогрітою.
Датчик повітря
Рідше використовується окремо, частіше як додатковий у комбінованих системах. Він реагує на температуру в приміщенні і дозволяє тримати комфортний клімат навіть якщо підлога вже досить тепла. Для дитячих кімнат це буває зручно — можна виставити комфортну температуру повітря, а не орієнтуватись тільки на градуси в стяжці.
Комбінований режим
Найбільш збалансований підхід — коли встановлено обидва датчики, підлоговий і повітряний, а регулятор працює за пріоритетом одного з них або за середнім значенням. У сучасних моделях терморегуляторів (той же Danfoss, Devireg чи навіть бюджетні аналоги з Китаю) така функція часто є за замовчуванням.

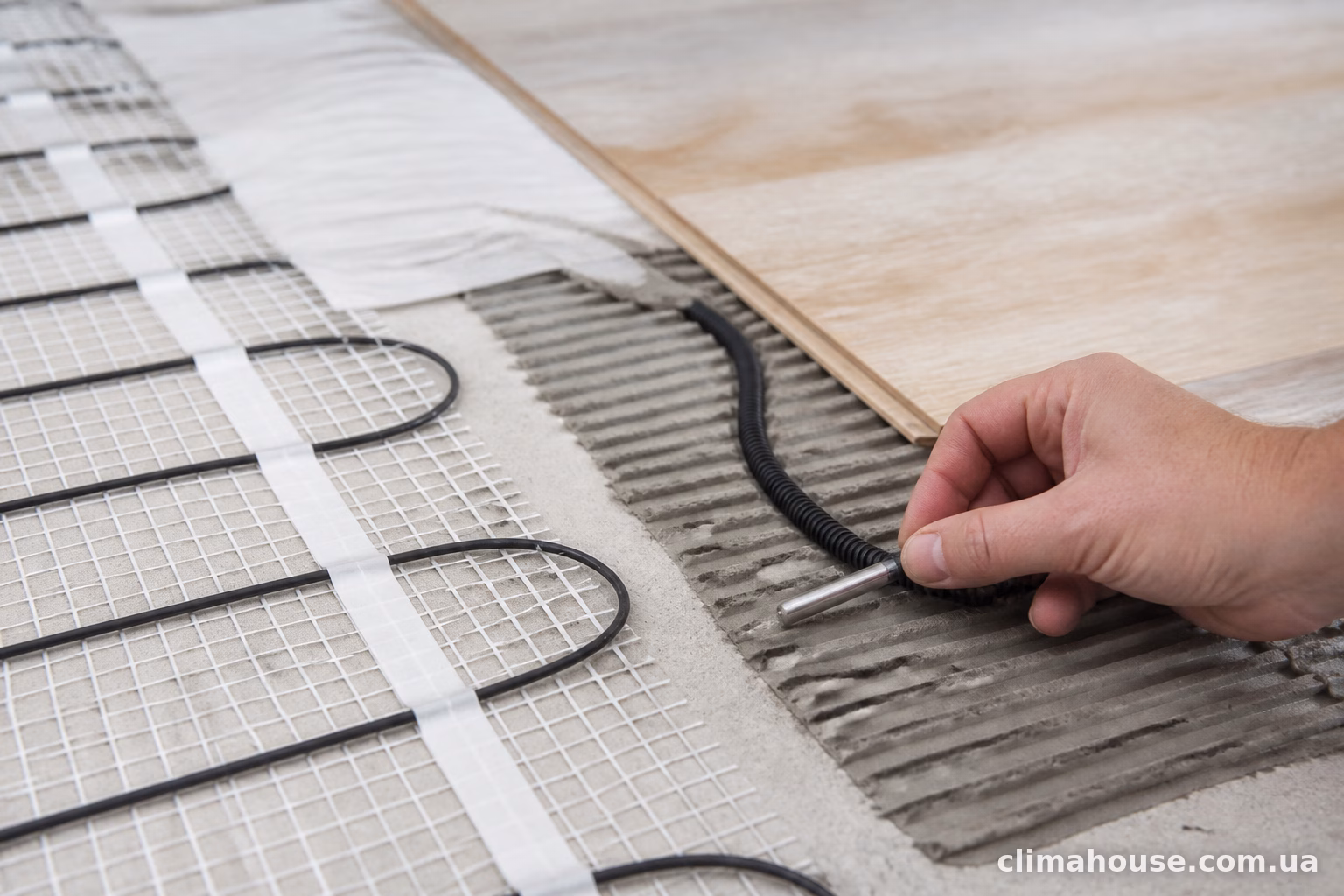

Куди саме класти датчик у кімнаті
Ось тут починається найцікавіше, бо саме тут найчастіше помиляються навіть майстри з досвідом.
Датчик не можна класти:
- під меблями, які стоять впритул до підлоги без просвіту (диван на низьких ніжках, шафа-купе);
- у зоні прямого сонячного світла з вікна;
- біля батарей опалення чи інших джерел тепла;
- впритул до зовнішньої стіни, де підлога холодніша через теплові втрати;
- у місцях з поганою циркуляцією повітря — під килимом, наприклад.
Ідеальне місце — це зона вільної підлоги, куди не потрапляє пряме сонце і немає меблів, приблизно на відстані 50-70 см від стіни, десь посередині “робочої” площі кімнати. У ванній кімнаті часто радять розміщувати датчик між керамічною плиткою і зоною, де стоятимуть ноги людини під час використання — тобто там, де реально потрібен комфорт, а не просто технічна точка.
Якщо кімната велика і планування нестандартне (наприклад Г-подібна кухня-вітальня), інколи має сенс ставити два датчики в різних зонах і підключати їх до окремих терморегуляторів. Це трохи дорожче, зате підлога прогрівається рівномірно по всій площі, а не тільки там, де стоїть один датчик.
Особливості для водяної теплої підлоги
З водяними системами трохи інша історія. Тут датчик частіше монтують не в стяжку безпосередньо біля труби, а в спеціальну гільзу — це дозволяє легко його дістати і перевірити, не розбираючи підлогу.
Гільзу закладають між двома контурами труб, приблизно на глибині 2-3 см від поверхні стяжки, якщо загальна товщина стяжки становить 5-7 см. Тут важливо не переборщити з глибиною — занадто глибоко закладений датчик реагує на зміни температури з запізненням, і система починає “гулятиме” по градусах, то перегріваючи підлогу, то недогріваючи.

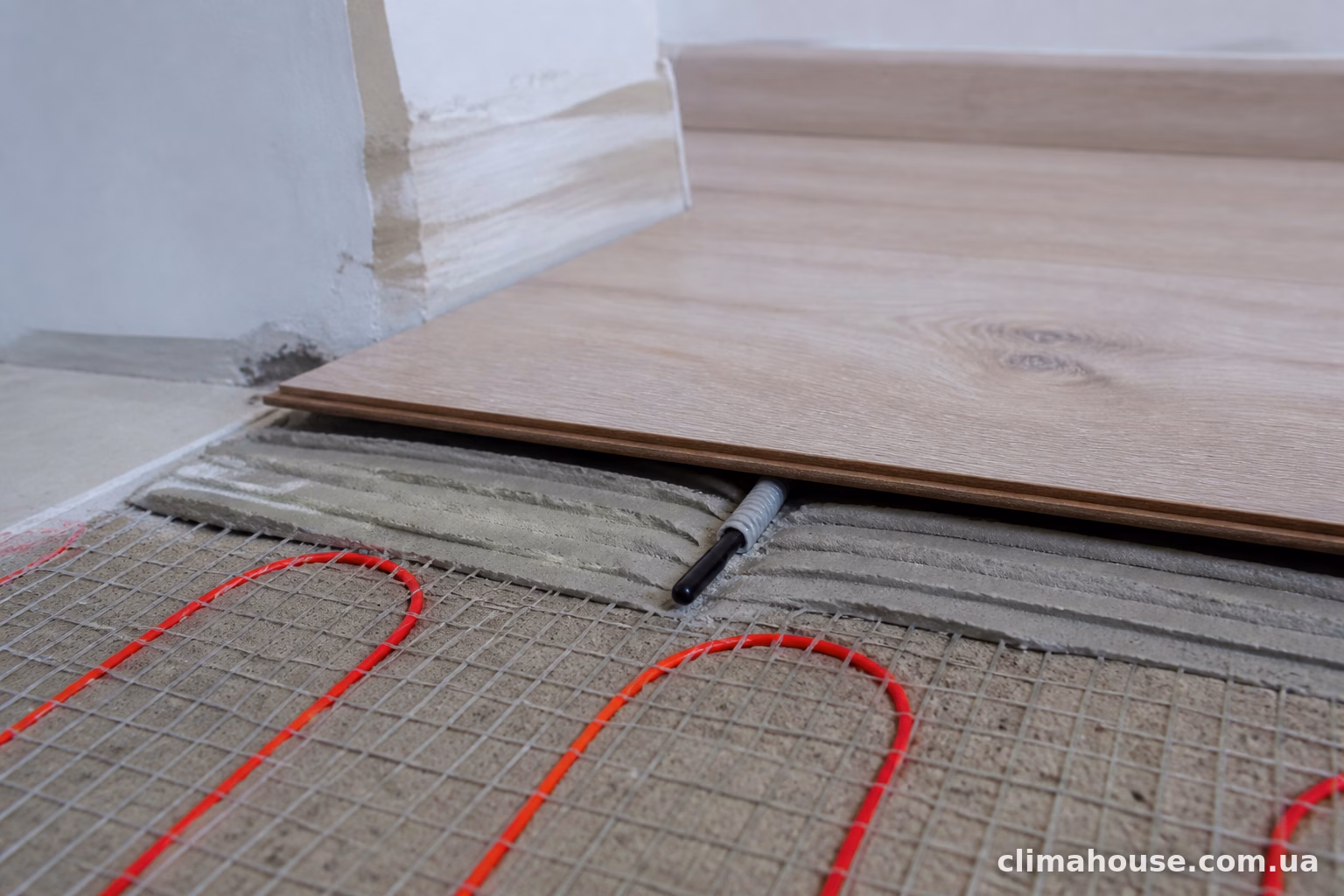

Помилки, які трапляються найчастіше
Перша й найпоширеніша — датчик кладуть прямо на кабель нагріву або впритул до труби. Здається, що так точніше, а насправді навпаки — показання будуть завищені, і реальна температура підлоги виявиться нижчою за задану.
Друга помилка — забувають про гофротрубку. Без неї заміна датчика перетворюється на маленький ремонт: доводиться розбивати плитку чи стяжку в конкретному місці. З гофрою ж заміна займає п’ять хвилин.
Третя — ставлять датчик занадто близько до стіни або в кутку кімнати, де температура завжди нижча через тепловтрати через стіну. Регулятор бачить занижені показники і женить систему на повну потужність, хоча в центрі кімнати вже й так тепло, навіть спекотно.
Ще одна типова ситуація — коли датчик випадково потрапляє під місце майбутнього встановлення важкої меблі, наприклад під кухонний гарнітур на кухні. Тоді показання будуть нерепрезентативними для всього приміщення, бо там своя мікроциркуляція повітря і тепла.
Кілька практичних порад від досвідчених монтажників
Перед заливкою стяжки обов’язково сфотографуйте або замалюйте на план приміщення точне місце розташування датчика і гофротрубки. Здається дрібницею, але коли через два роки датчик вийде з ладу, а план кудись загубиться — шукати його доведеться навмання, простукуючи підлогу.
Довжину кабелю датчика краще брати з невеликим запасом — 15-20 см зайвих сантиметрів не завадять, а от коли кабелю не вистачає до розподільної коробки на кілька сантиметрів, доводиться або нарощувати провід (що не завжди безпечно і надійно), або взагалі перекладати датчик.
Перед остаточною заливкою стяжки обов’язково перевірте роботу датчика мультиметром — заміряйте опір і порівняйте з паспортними даними виробника. Це займає п’ять хвилин, зате рятує від ситуації, коли стяжка вже висохла, а датчик виявився бракованим чи пошкодженим під час монтажу.
—
Правильне розміщення датчика — це не про складну інженерію, а про звичайну уважність під час монтажу. Гофротрубка для можливості заміни, відстань від стін і меблів, уникнення прямого контакту з нагрівальним елементом — ось, по суті, весь список правил. Дотримуючись їх, ви отримаєте систему, яка справді реагує на реальну температуру підлоги, а не працює навмання, витрачаючи зайву електроенергію чи тепло взимку.
